NGCQ型高溫磁力泵

產品類別：磁力泵系列

產品名稱：NGCQ型高溫磁力泵

性能數據	流量范圍	3.2~100m³/h
	揚程范圍	20~80m
	介質溫度	120℃~300℃
	環境溫度	不超過40℃
	工作壓力	≤1.6MPa
電機數據	配套功率	0.75KW~75KW
	電壓	380V、440V
	頻率	50HZ、60HZ
	轉數	2900r/min
	防護等級	IP54/IP55
	絕緣等級	F
材料	泵體、泵蓋、葉輪	ZG1Cr18Ni9Ti
	泵軸	1Cr18Ni9Ti

產品概述
工作原理
產品用途
型號意義
應用案例
性能參數

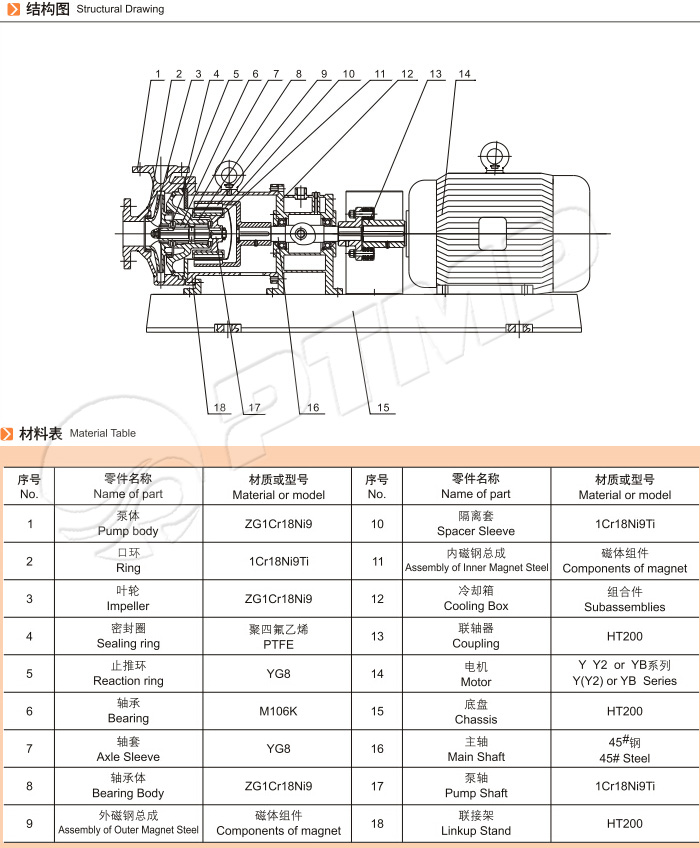

結構圖

NGCQ型高溫磁力泵采用多重循環冷卻結構,保證了原動力和磁傳動的可靠性和穩定性,同時采用柱銷聯軸器減少了泵的噪音和震動,便拆式和柱銷聯軸器同時使用,使泵的結構增長,更有利于泵的散熱.同時方便用戶的維修或更換零件,在泵的外轉子部會還設計了散熱風葉,確保磁鋼的穩定性.本系列泵適用于輸送高溫介質,使用溫度≤300℃.

例：CQB80-65-160G
NGCQ-磁力驅動泵
80-進口直徑mm
65-出口直徑mm
160-葉輪名義直徑mm
G-高溫型
