旋片和排氣閥在旋片泵中的作用
旋片在泵運轉過程中始終與泵腔內壁接觸，因此.旋片要有一定的強度和耐磨性。旋片材料一般采用鑄鐵、石墨、高分子復合材料等，直聯泵多采用高分子復合材料做旋片。

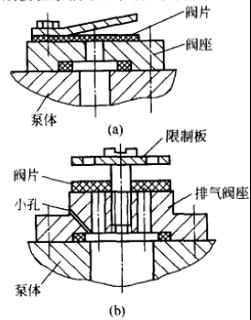

排氣閥是旋片泵主要易損件之一，將影響泵的抽氣性能并產生噪聲。排氣閥有兩種形式:一種是用橡膠墊做閥片，如圖1（a）所示;另一種是用布質酚醛層壓板或彈簧鋼片做閥片，如圖1(b)所示.排氣閥必須浸在泵油中.在排氣過程中，壓縮氣體推開排氣閥片。穿過泵油后排出。泵油起到密封作用。
在雙級泵中，當高真空級腔與低真空級腔不等時，需要在兩級之問設置輔助排氣閥，.輔助排氣閥的作用是在入口壓力較高、經高真空級腔壓縮的氣體已經達到排氣壓力時，輔助排氣閥打開.部分氣體由輔助排氣閥排出，部分氣體被低真空級腔抽走。隨著泵人口壓力的降低，輔助排氣閥排氣量逐漸減小，直至關閉。
圖1 排氣閥結構
